Agregát na lehkou pěnu
Agregát na lehkou pěnu dle vzoru báňské záchrané stanice.
vložil starosta sboru
Technická specifikace
| vlastní výroba: | ||
|---|---|---|
Úprava techniky

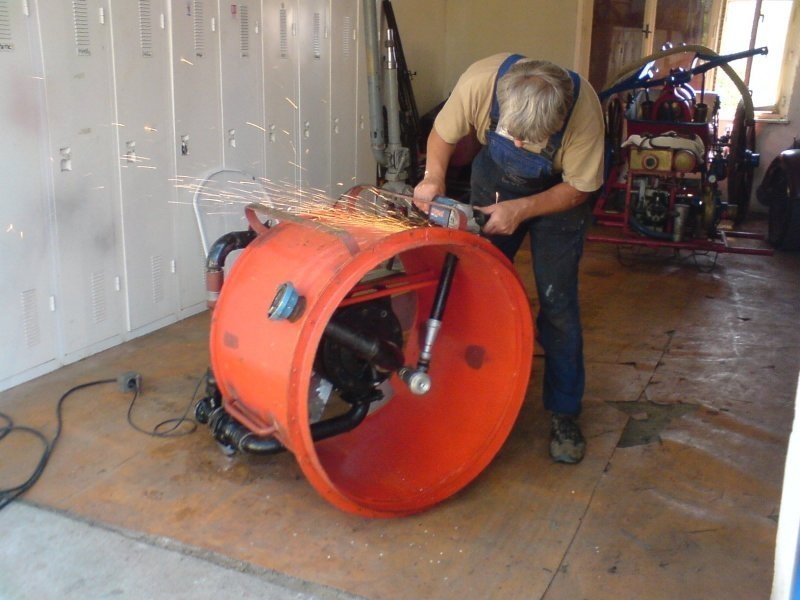

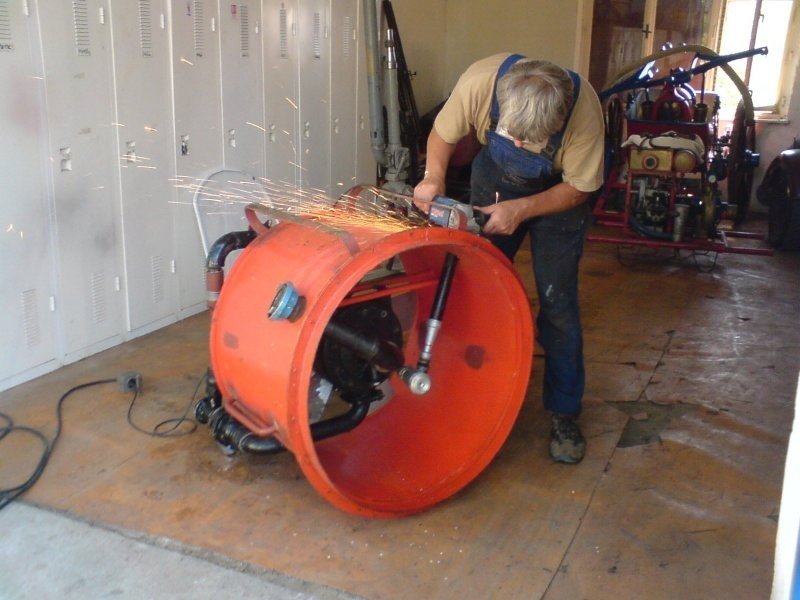

| 2009 | - | renovace |
|---|
Popis

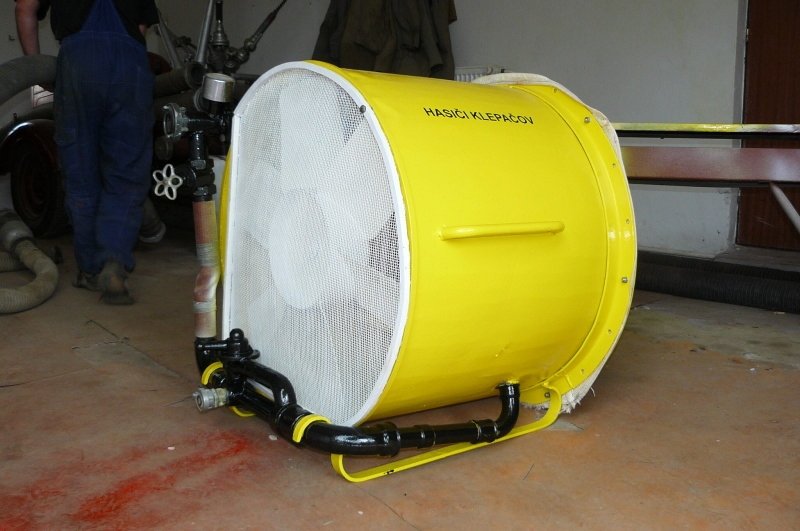

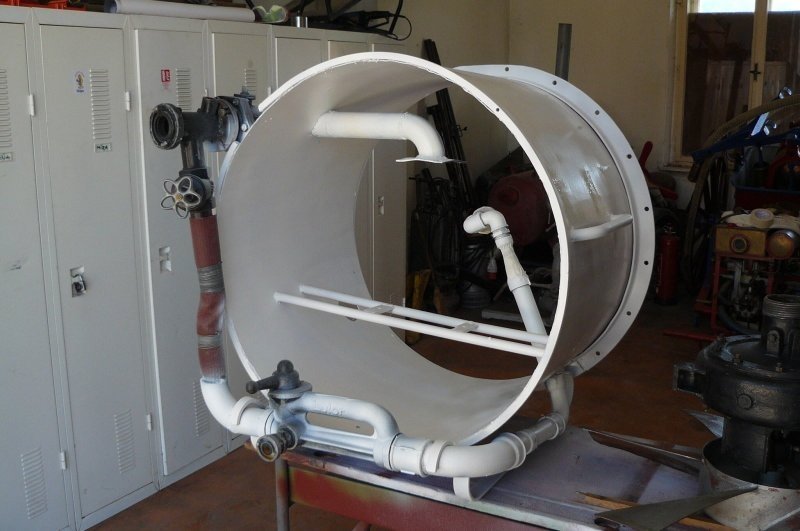

Stručný popis zařízení:Tělo stroje - roura použita z důlního větráku, stejně jako vrtule průměru 800 mm. Je možno použít z čehokoliv podobného, nebo nechat vyrobit na zakázku, použit materiál tloušťky min. 3 mm, z důvodu nosnosti hydromotoru a celého stroje. Počítat s dostatečnou rezervou pro uchycení hydromotoru. Na bocích opatřeno madly pro snadný transport, vespod lyžiny shodné s roztečí PS 12. Opatřit ochranným pletivem proti vniknutí cizích částí do roztočené vrtule.
Vrtuli použít z jakéhokoliv průmyslového větráku, nebo vyrobit svépomocí, z dostatečně silného materiálu.
Hydromotor - použito čerpadlo z PS4 nebo jakýkoliv podobný. Je nutno ovšem počítat s axiálními silami vrtule působící převážně na ložiska hydromotoru, které rozhodně nelze použít původní, ale nahradit novými silnějšími. Přívod přes uzávěr a B půlspojky, manometr. Kvůli případné úspoře vody odvod opatřen rovněž půlspojkou B, pro vracení vody zpět do zdroje.
Přiměšovač a tryska použity z vysloužilé armatury ještě z NDR, připojeny napevno.

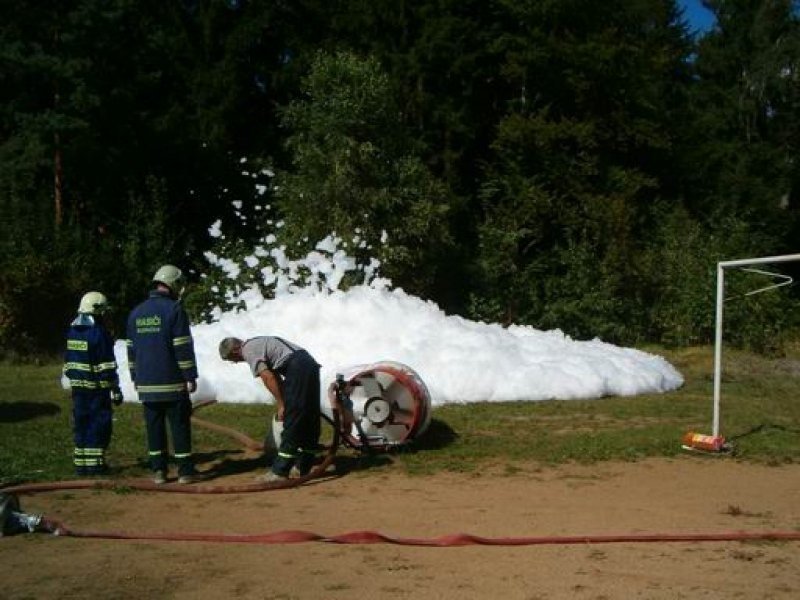

Nejdůležitější část zařízení je textilní síto, na které se stříká voda s pěnidlem a tlak vzduchu od vrtule dělá pěnu. Zkoušeli jsme různé druhy a velikosti, ale nejvíc se nakonec fungovalo původní síto z anglických výrobníků pěny.
Pokud by měl někdo větší zájem o konstrukci, je možné domluvit se s velitelem na prohlídce stávajícího zařízení. Je uloženo na Klepačově - okres Blansko - kraj Jihomoravský :-)
